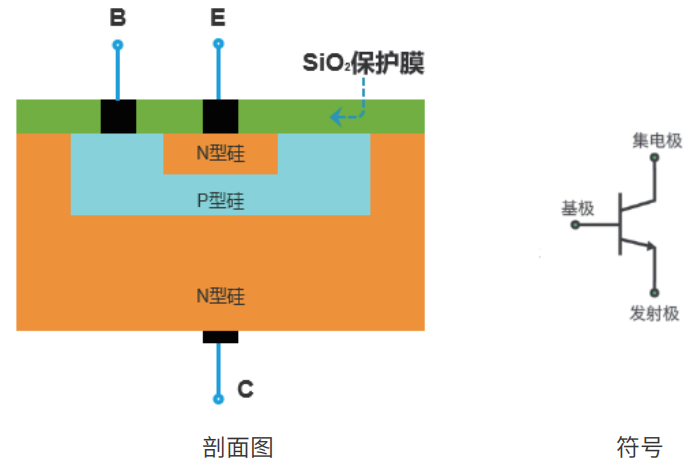

三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区。三极管具有电流放大作用,其实质是以基极电流微小的变化量来控制集电极电流较大的变化量。
三极管设计电路中关注的参数有电流放大系数、反向击穿电压、极间反向电流以及输入输出特性等,其中电流放大系数通常由公式计算得出。测试使用到的设备是2台普赛斯S系列高精度台式源表,可以根据器件的电流电压规格来选择不同量程的源表
